Kratak odgovor: jednofazni motor može raditi iz trofaznog napajanja, ali samo ako se napaja jednim faznim vodičem plus neutralnim na naponu označenom na njegovoj natpisnoj pločici. Nikada ne može koristiti sve tri faze odjednom; treći vodič jednostavno ostaje neiskorišten. Ako sustav nema nultu, ili raspoloživi napon ne odgovara nazivnoj pločici, motor će se odbiti pokrenuti ili će se pregrijati i otkazati.
To je odgovor u dvije rečenice. Ono što slijedi objašnjava zašto, pokazuje što svaka uobičajena trofazna opskrba zapravo daje i pokriva obrnuto pitanje koje većina ljudi zapravo postavlja: kako pokrenuti trofazni motor kada je jednofazna struja sve što imate.
Zašto jednofazni motor ne može koristiti sve tri faze
Jednofazni motor ima dvije opskrbne stezaljke. Unutar okvira nalazi se glavni pogonski namot, obično pomoćni ili početni namot, i kondenzator ili centrifugalni prekidač koji ispušta pomoćni namot nakon što rotor postigne brzinu. Početna shema pretpostavlja jedan sinusoidalni napon primijenjen na dvije točke.
Trofazno napajanje sastoji se od tri vodiča čiji su naponi međusobno udaljeni 120 električnih stupnjeva. Uređaj s dva priključka može premostiti samo dvije od tih točaka, bilo fazu na fazu ili fazu na nulu. Zbog toga su prava pitanja uža od pitanja iz naslova:
- Podudaranje napona: je li raspoloživi jednofazni napon jednak vrijednosti s natpisne pločice motora?
- Neutralni put: u četverožilnom sustavu, je li nula prisutna na motoru i dimenzionirana za struju motora?
- Startna struja: može li grana podnijeti tri do pet puta veću struju koja se troši na djelić sekunde pri svakom pokretanju?
Što svaka trofazna opskrba zapravo pruža
"Trofazni" nije jedan napon i tu počinje većina grešaka. Tablica u nastavku navodi sustave koje susrećete u Sjevernoj Americi, Europi i izvoznim tržištima, te što jednofazni motor vidi na svakom od njih.
| Sustav opskrbe | Od faze do faze | Faza-nula | Može li jednofazni motor od 230 V raditi? |
|---|---|---|---|
| 120/208 V zvjezdica, 4-žilni | 208 V | 120 V | Ne, 120 V je daleko ispod nazivne vrijednosti na natpisnoj pločici |
| 277/480 V zvjezdica, 4-žilni | 480 V | 277 V | Ne, 277 V pregrijava namot od 230 V |
| 400/230 V zvjezdica, 4 žice (IEC) | 400 V | 230 V | Da, faza na nulu, točno kako je projektirano |
| 240 V delta, 3-žilni | 240 V | Nijedan | Da, linija do linije, ako je nazivni motor 240 V |
| 240 V trokut s visokom nogom, 4-žilni | 240 V | 120 V na dvije noge, 208 V na visokoj nozi | Ne za 230 V; samo 120 V motori odgovaraju nogama za rasvjetu |
Motor od 230 V tolerira otprilike plus ili minus 10 posto, dakle oko 207 V do 253 V. Izvan tog opsega, premotavanje ili zamjena je sljedeći korak.
Gdje se šteta obično događa
Tri obrasca kvarova odgovorna su za gotovo svaki servisni poziv na ovu temu.
Linija-na-linija veza na pogrešnom naponu
Motor od 230 V postavljen preko dva voda sustava od 400 V doživljava 400 V. Izolacijski napon raste odmah, radni kondenzator obično prvi otkaže, a namotavanje često slijedi u roku od nekoliko minuta.
Nema neutralnog ili premalog
Trožilni trokutni sustavi uopće nemaju nultu, tako da nema jednofaznog puta dostupnog na stroju. U četverožilnim sustavima nula je ponekad tanki upravljački vodič koji nikada nije bio predviđen za prijenos struje motora. Mora biti dimenzioniran prema grani strujnog kruga, a ne prema pilot svjetlu.
Pokretanje jednofaznog motora iz trofaznog VFD-a
Standardni pogon s trofaznim izlazom ne može pokrenuti motor za pokretanje kondenzatorom. Impulsni izlaz radi protiv kondenzatora i centrifugalne sklopke, a pomoćni namot nije postavljen tako da prihvaća sintetičko rotirajuće polje. Pogoni s namjenskim jednofaznim izlazom postoje, ali krug za pokretanje mora se preraditi s uključenim dobavljačem motora, a ne improvizirati na licu mjesta.
Obrnuto pitanje: Pokretanje trofaznog motora na jednofaznu struju
Većina ljudi koji pretražuju ovu temu zapravo se suočavaju sa suprotnim problemom: trofazni motor na licu mjesta s dostupnom samo jednofaznom strujom. Kratki odgovor je isti u duhu, nikada ga ne povezujte izravno.
Stavite trofazni motor na jednofazni vod i nema rotirajućeg magnetskog polja. Rotor miruje, motor bruji, struja se penje prema razini blokiranog rotora, a preopterećenje se prekida ili namot gori. Svaka izvediva metoda u nastavku umjetno stvara treću fazu koja nedostaje.
| metoda | Kako radi | Iskoristiva snaga | Najprikladniji za |
|---|---|---|---|
| Izravna veza | Samo dva izvoda, bez okretnog polja | Nijedan | Nikad, ovo uništava motor |
| Statički fazni pretvarač | Kondenzatori stvaraju početnu i radnu fazu | Oko 50 do 60 posto pločice s imenom | Lagana, povremena opterećenja bez teškog pokretanja |
| Rotacijski fazni pretvarač | Prazni motor generira treću fazu | Blizu 100 posto | Trgovine s nekoliko strojeva kojima je potreban pravi startni moment |
| VFD s jednofaznim ulazom | Ispravljač i inverter sintetiziraju tri faze | Otprilike 50 posto osim ako nije prevelik | Jedan motor koji također treba kontrolu brzine |
| Zamijenite jednofaznim motorom | Usklađuje motor s opskrbom pri ruci | 100 posto nove ocjene | Opterećuje do otprilike 3 KS na 230 V |
Dva broja odlučuju je li konverzija vrijedna truda. Standardne tablice struja punog opterećenja stavljaju jednofazni motor od 230 V na oko 8 A za 1 HP, 17 A za 3 HP i 28 A za 5 HP, s početnim udarom tri do pet puta većim. A kada se VFD napaja iz jednofazne struje, ulazna struja koncentrira se u manje uređaja, tako da pogon mora biti dimenzioniran za otprilike dvostruko veću struju motora kako bi ispravljač i istosmjerna sabirnica ostali unutar svojih nominalnih vrijednosti.
Monofazni ili trofazni: Što se zapravo mijenja
Kada su obje zalihe dostupne, odluka se svodi na pet mjerljivih razlika.
- Početni moment: trofazni motor razvija otprilike 200 do 300 posto okretnog momenta punog opterećenja pri pokretanju; jednofazni motor s kondenzatorskim pokretanjem upravlja s oko 150 do 200 posto, a trajno podijeljeni kondenzatorski dizajn puno manje.
- Struja po konjskoj snazi: trofazni strojevi troše otprilike polovicu struje jednofaznog motora iste snage, pa su kabeli, kontaktori i preopterećenja manji i jeftiniji.
- Učinkovitost i faktor snage: oba rade više na trofaznom napajanju, zbog čega su programi vrhunske učinkovitosti napisani oko njih.
- Veličina okvira: za istu konjsku snagu, jednofazni motor obično je za jednu ili dvije veličine okvira veći i primjetno teži.
- Praktični strop: iznad otprilike 3 HP jednofazna opcija više nema smisla zbog početne struje i veličine vodiča. Detaljnija usporedba konstrukcije i performansi je pokrivena u našu raščlambu jednofaznih i trofaznih razlika motora .
Popis za provjeru prije nego što bilo što ožičite
- Fotografirajte natpisnu pločicu: napon, faza, frekvencija, konjske snage, pojačala punog opterećenja i servisni faktor.
- Izmjerite opskrbu na točki spajanja pomoću mjerača prave efektivne vrijednosti, i faza-faza i faza-nula, idealno pod opterećenjem.
- Potvrdite da neutralni priključak postoji i odgovara ocjeni strujnog kruga grane.
- Provjerite odgovaraju li kontaktor i relej preopterećenja struji motora i radnom ciklusu.
- Pregledajte kondenzatore i provjerite pomiče li se centrifugalni prekidač slobodno prije ponovne uporabe starog motora.
- Potvrdite rotaciju prije spajanja pogonske opreme i uskladite kućište s prašinom, ispiranjem ili vanjskim uvjetima.
Usklađivanje motora s opskrbom koju imate
Ako je napajanje jednofazno od 230 V, a opterećenje ostaje ispod oko 3 HP, potpuno zatvoreni motor za pokretanje i rad kondenzatora obično je najjednostavniji odgovor, a njime se u potpunosti izbjegava oprema za pretvorbu.
Jednofazni potpuno zatvoreni kondenzator Start Run Motor Vrijedi pogledati za jednofazna opterećenja od 230 V ispod oko 3 HP, nudeći opciju pokretanja i rada potpuno zatvorenog kondenzatora koja izbjegava opremu za konverziju. Pogledajte proizvod → Gdje je trofazna struja već u zgradi, trofazni stroj vrhunske učinkovitosti u okviru od 48 ili 56 radi isti posao s nižom strujom, boljim startnim momentom i dužim radnim vijekom.
Trofazni motor vrhunske učinkovitosti frakcijske konjske snage Vrijedi pogledati tamo gdje je dostupna trofazna struja, ovaj vrhunski učinkoviti motor od 48–56 okvira odgovara lakim industrijskim opterećenjima s nižom strujom i dužim vijekom trajanja. Pogledajte proizvod → Ako pogonska oprema treba promjenjivu brzinu, ali je dostupna samo jednofazna snaga, EC motor zaobilazi cijeli problem pretvorbe, jer elektronika upravlja komutacijom, a sam motor nema startni kondenzator ili centrifugalni prekidač koji bi se borio s pogonom.

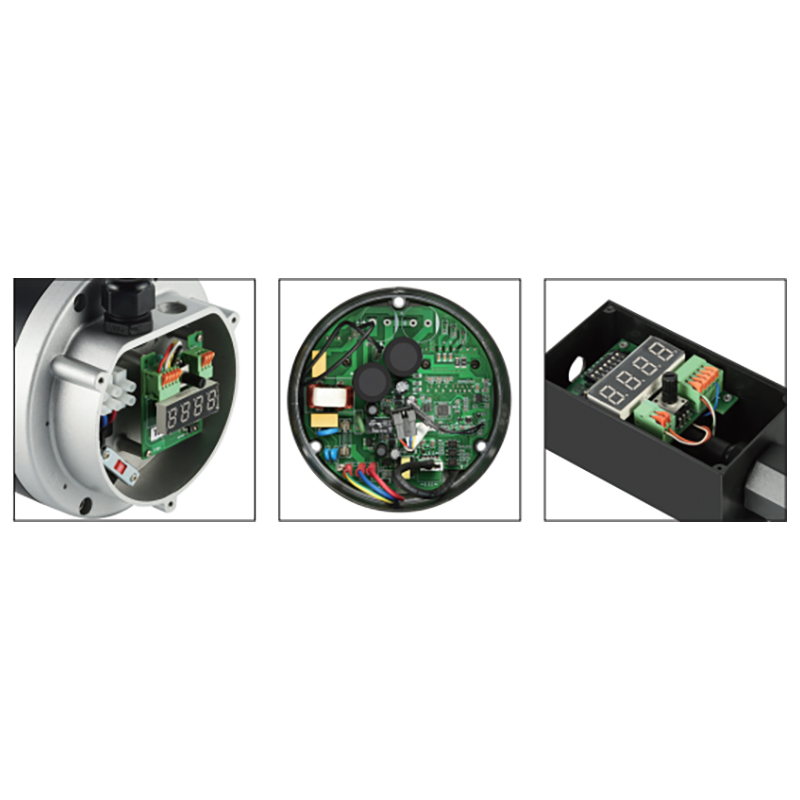

NEMA Frame EC motor za jednofaznu opremu s promjenjivom brzinom Vrijedi pogledati za opremu s promjenjivom brzinom na jednofaznom napajanju, ovaj NEMA 48 EC motor izbjegava startne kondenzatore i centrifugalne prekidače dok elektronički upravlja komutacijom. Pogledajte proizvod → Veličine okvira, tipovi kućišta i razine učinkovitosti moraju se uskladiti kao skup, što je lakše kada jedan dobavljač pokriva i jednofazne i trofazne obitelji. PUTOVODICA izrađuje NEMA i IEC dizajne od 48 do 250 okvira, u konstrukciji otpornoj na kapljanje, potpuno zatvorenoj i TENV konstrukciji, tako da se isto opterećenje može uskladiti s opskrbom koju god lokacija stvarno ima.
Često postavljana pitanja
Može li jednofazni motor raditi na dva voda trofaznog napajanja?
Da, pod uvjetom da je međulinijski napon jednak nazivnom nazivnom natpisu. Motor od 240 V na trokut sustavu od 240 V normalna je instalacija. To je još uvijek jednofazno napajanje, a treći vod ostaje neiskorišten.
Što se događa ako spojim jednofazni motor od 230 V na napajanje od 400 V?
Namotaj ima otprilike 74 posto prenapona. Struja magnetiziranja se strmo penje, kondenzator je prenapregnut, a namot se pregrije u roku od nekoliko minuta. Rezultat je obično pregorjeli radni namot i izbočeni kondenzator.
Može li VFD pokrenuti jednofazni motor iz trofaznog napajanja?
Standardni trofazni izlazni pogon ne može. Postoje jednofazni izlazni pogoni, ali početni kondenzator i centrifugalni prekidač moraju se preraditi, a motor mora tolerirati valni oblik pretvarača. Za većinu naknadnih ugradnja, zamjena motora je jeftinija od njegove prilagodbe.
Koliko velik može biti jednofazni motor prije nego što je trofazni bolji izbor?
Jednofazni motori s kondenzatorskim pokretanjem dostupni su do otprilike 3 HP, a povremeno i 5 HP, na 230 V. Struja punog opterećenja pri tim veličinama, 17 A odnosno 28 A, plus početni udar tri do pet puta veći, obično čini trofazni praktičan izbor iznad 2 do 3 HP.
Pravilo koje ovo čini jednostavnim: prilagodite motor opskrbi koju imate, umjesto da tjerate motor na opskrbu za koju nikad nije bio dizajniran. Pročitajte natpisnu pločicu, izmjerite napon faze do nule i faze do faze, potvrdite nulu i provjerite početnu struju prema zaštiti grane. Kada bilo koja od te četiri provjere ne uspije, odgovor je drugačiji motor, a ne druga veza.
