Odabir između a vertikalni motor , a jednofazni motor , i a trofazni motor je jedna od najkonzekventnijih odluka u odabiru industrijske opreme — a pogrešna odluka može značiti izgubljenu energiju, preuranjeni kvar i skupe zastoje. Kratak odgovor: vertikalni motors definirani su svojom orijentacijom ugradnje i koriste se u aplikacijama s osovinom prema dolje poput pumpi i rashladnih tornjeva; jednofazni motori odgovaraju stambenim i lakim komercijalnim namjenama male snage; i trofazni motors pružaju vrhunsku učinkovitost i okretni moment za teške industrijske operacije. Razumijevanje nijansi svake od njih, međutim, zahtijeva detaljniji uvid u dizajn, podatke o izvedbi, cijenu i slučajeve korištenja u stvarnom svijetu.
Što je vertikalni motor i zašto je orijentacija važna?
A vertikalni motor nije samo standardni motor okrenut na stranu - to je potpuno namjenski konstruiran stroj dizajniran za rad s osovinom okrenutom prema dolje (ili prema gore u nekim konfiguracijama). Orijentacija iz temelja mijenja način na koji unutarnje komponente podnose opterećenja gravitacije, podmazivanja i potiska, čineći gotove horizontalne motore neprikladnim zamjenama.
Najkritičnija mehanička razlika je dizajn potisnog ležaja. u a vertikalni motor , sklop rotora - zajedno s pričvršćenom osovinom pumpe, impelerom i bilo kojim stupcem tekućine iznad njega - vrši kontinuirani potisak prema dolje. Standardni horizontalni ležajevi motora nisu projektirani da apsorbiraju ovo aksijalno opterećenje. Vertikalni motori stoga uključuju potisne ležajeve ocijenjene za tisuće funti sile prema dolje, obično koristeći kutni kontakt ili konfiguracije konusnih valjkastih ležajeva.
Ključne značajke dizajna vertikalnih motora
Vertikalni motori dijele nekoliko specijaliziranih značajki dizajna koje ih razlikuju od njihovih horizontalnih parnjaka:
- Potisna nosivost: Konstruiran da podnese i uzlazne i donje sile, često ocijenjene od 500 lbf do 50.000 lbf u velikim motorima s pogonom pumpe.
- Opcije šuplje ili pune osovine: Vertikalni motori sa šupljom osovinom dopuštaju osovini pumpe da prođe kroz motor, pojednostavljujući spajanje i poravnavanje. Ovo je najčešća konfiguracija u crpnim stanicama gradske vode i otpadnih voda.
- NEMA P-osnova ili C-lice prirubnice za montažu: Standardizirane prirubnice osiguravaju da se motor pričvrsti izravno na glavu pumpe, eliminirajući potrebu za zasebnom osnovnom pločom ili štitnikom spojke.
- Ocjene zaštite IP55 ili IP65: Budući da se vertikalni motori često postavljaju na otvorenom ili u mokrim jamama crpke, standardna je zaštita od prodora visoke razine.
- Poboljšana ventilacija: Zrak za hlađenje mora teći prema gore protiv gravitacije; vertikalni motori imaju redizajnirane sklopove ventilatora i kanalske staze kako bi se spriječile vruće točke u statoru.
Tipične primjene vertikalnih motora
Vertikalni motori dominiraju primjenama gdje je vertikalna osovina mehanički neophodna:
- Duboke turbinske pumpe za gradsku vodoopskrbu (raspon snage: 5 KS do 4000 KS)
- Ventilatori rashladnih tornjeva i inducirani ventilatori u HVAC sustavima
- Vertikalni linijski pokretači pumpi za petlje industrijskih procesa
- Crpne stanice za navodnjavanje u poljoprivrednim sektorima
- Kondenzatne i kotlovske napojne pumpe u energetskim postrojenjima
Jednofazni motor: radni konj za stambene i lake poslovne prostore
A jednofazni motor radi na jednofaznoj izmjeničnoj struji (120 V ili 240 V u Sjevernoj Americi, 230 V u većini Europe) i dominantan je izbor za frakcijske do male integralne aplikacije konjskih snaga — obično ispod 5 KS. Njegova raširena upotreba proizlazi iz univerzalne dostupnosti jednofazne struje u domovima, farmama i malim poduzećima, a ne iz vrhunske inženjerske izvedbe.
Za razliku od trofazni motors , a jednofazni motor ne može se sam pokrenuti samo od jednofaznog napajanja. Jednofazna izmjenična struja proizvodi pulsirajuće — umjesto rotirajuće — magnetsko polje, koje samo po sebi ne daje neto početni moment. Proizvođači to rješavaju pomoću pomoćnih pokretačkih mehanizama, iz kojih nastaju glavne podvrste jednofaznih motora.
Vrste jednofaznih motora
- Indukcijski rad pokretanja kondenzatora (CSIR): Koristi startni kondenzator (obično 100-400 µF) za stvaranje faznog pomaka u pomoćnom namotu, proizvodeći dovoljan startni moment (200-350% momenta punog opterećenja) za kompresore i pumpe. Kondenzator se isključuje centrifugalnom sklopkom kada motor dosegne ~75% nazivne brzine.
- Capacitor-Start Capacitor-Run (CSCR): Dodaje radni kondenzator za održavanje gotovo dvofaznog stanja tijekom rada, poboljšavajući faktor snage i učinkovitost za 5–10% u usporedbi s CSIR motorima. Čest u klima uređajima i hladnjacima.
- Split-faza (otpor-početak): Pomoćni namot ima veći otpor i manji induktivitet od glavnog namota, stvarajući skroman fazni pomak. Početni moment je manji (100–175% FLT), a početna struja je visoka (600–800% FLT). Prikladno za ventilatore, puhala i male kućanske aparate s opterećenjem koje se lako pokreće.
- Trajni razdvojeni kondenzator (PSC): Jednokratni kondenzator ostaje u krugu cijelo vrijeme. Ovaj dizajn proizvodi nizak startni moment, ali radi tiho i učinkovito, što ga čini prvim izborom za HVAC ventilatorske motore s izravnim pogonom i male cirkulacijske pumpe.
- Motor s osjenčanim polom: Najjednostavniji i najjeftiniji jednofazni motor; zavojnice za sjenčanje stvaraju odgođeni magnetski tok u dijelu svakog pola. Vrlo mali startni moment i učinkovitost (15–35%). Koristi se u lakim aplikacijama: mali ventilatori, stolni ventilatori, uređaji.
Trofazni motor: Okosnica industrijske snage
The trofazni motor je najučinkovitiji, najpouzdaniji i najisplativiji tip elektromotora za industrijsku upotrebu. Pokreće se sam, proizvodi glatki kontinuirani okretni moment i postiže učinkovitost pri punom opterećenju od 92–97% u modernim dizajnima vrhunske učinkovitosti — značajno nadmašujući jednofazni motori iste snage.
Trofazna izmjenična struja isporučuje tri preklapajuća valna oblika napona, od kojih je svaki pomaknut za 120°. Kada se primijeni na namote statora a trofazni motor , proizvode kontinuirano rotirajuće magnetsko polje koje inducira struju rotora i generira okretni moment — bez ikakvog pomoćnog namota za pokretanje, kondenzatora ili centrifugalnog prekidača. Ova jednostavnost izravno se prevodi u niže troškove proizvodnje, niže održavanje i dulji vijek trajanja.
Zašto trofazni motori dominiraju industrijom
- Veća učinkovitost: IE3 (Premium Efficiency) i IE4 (Super Premium Efficiency) trofazni motori postižu učinkovitost pri punom opterećenju iznad 95% pri 30 KS, naspram 85–90% za usporedive jednofazne dizajne.
- Gustoća snage: Trofazni motor proizvodi 150% više izlazne snage po kilogramu bakra i željeza u usporedbi s ekvivalentnim jednofaznim motorom.
- Glatka isporuka zakretnog momenta: Trofazna struja proizvodi konstantnu trenutnu snagu, eliminirajući pulsacije zakretnog momenta prisutne u jednofaznim sustavima (koje imaju vrhunac dva puta po ciklusu). To smanjuje vibracije, buku i mehanički stres na pogonsku opremu.
- Širok raspon snage: Dostupno od frakcijskih HP do 50.000 HP, proizvodnja trofazni motors prikladan za sve industrijske operacije.
- Jednostavna kontrola brzine: Pogoni s promjenjivom frekvencijom (VFD) savršeno se povezuju s trofaznim indukcijskim motorima, omogućujući 20–60% uštede energije u aplikacijama s promjenjivim opterećenjem kao što su pumpe, ventilatori i kompresori.

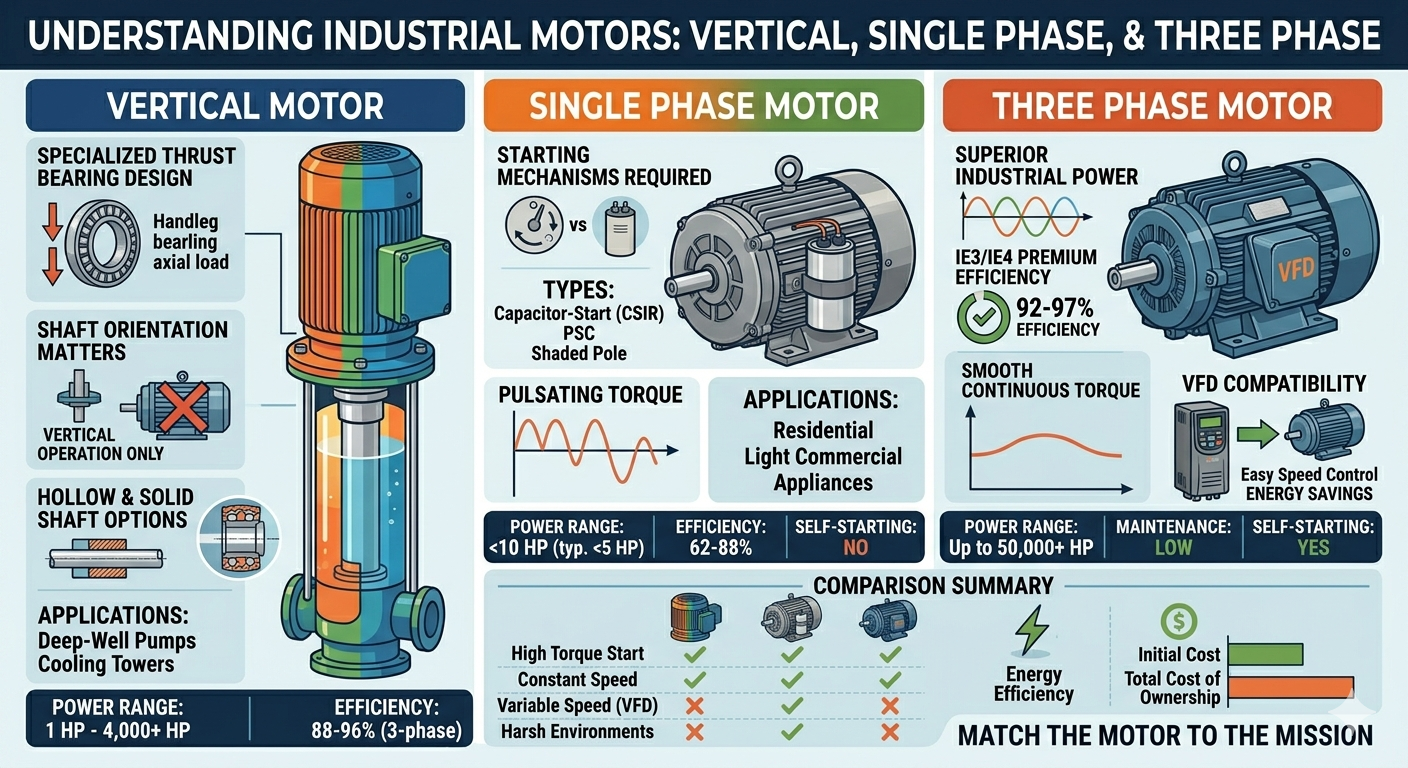

Sveobuhvatna usporedba: Vertikalni motor naspram jednofaznog motora naspram trofaznog motora
Tablica u nastavku pruža izravnu usporedbu najvažnijih kriterija odabira:
| Parametar | Vertikalni motor | Jednofazni motor | Trofazni motor |
|---|---|---|---|
| Orijentacija montaže | Okomito (osovina prema dolje ili osovina prema gore) | Horizontalno (obično) | Horizontalno ili okomito |
| Napajanje | 1-fazni ili 3-fazni | Jednofazni (120V/240V) | Trofazni (208–690V) |
| Tipični raspon snage | 1 KS – 4.000 KS | 1/20 KS – 10 KS | 0,25 KS – 50.000 KS |
| Učinkovitost pri punom opterećenju | 88–96% (3-fazna verzija) | 62–88% | 85–97% |
| Samopokretanje | Da (s 3-faznim napajanjem) | Ne (zahtijeva pomoć pri pokretanju) | da |
| Glatkoća zakretnog momenta | Glatko (3 faze) | Pulsirajući | Glatko (konstantno) |
| Potisni ležaj | Specijalizirani za teške uvjete rada | Standardni radijalni | Standardni radijalni |
| VFD kompatibilnost | da (3-phase version) | Ograničeno / ne preporučuje se | Izvrsno |
| Složenost održavanja | Umjereno–Visoko | Nisko–umjereno | Niska |
| Početni trošak (relativni) | visoko | Niska | srednje |
| Primarne aplikacije | Dubinske pumpe, rashladni tornjevi | Bijela tehnika, mali HVAC, alat | Industrija, kompresori, transporteri |
Tablica 1: Usporedna tehnička i komercijalna usporedba vertikalnog motora, jednofaznog motora i trofaznog motora prema 11 ključnih kriterija odabira.
Potrošnja energije i ukupni trošak vlasništva: brojke govore priču
Razlike u učinkovitosti između tipova motora izravno se prevode u operativne troškove. Razmotrite primjer iz stvarnog svijeta: motor pumpe od 5 KS (3,73 kW) radi 6000 sati godišnje uz cijenu električne energije od 0,12 USD/kWh.
| Vrsta motora | Učinkovitost (%) | Ulazna snaga (kW) | Godišnja energija (kWh) | Godišnji trošak (USD) |
|---|---|---|---|---|
| Jednofazni motor (CSIR) | 82% | 4.55 | 27.300 | 3276 dolara |
| Trofazni motor (IE2) | 90% | 4.14 | 24,840 | 2981 dolara |
| Trofazni motor (IE3) | 93,6% | 3.99 | 23.940 | 2873 dolara |
Tablica 2: Usporedba godišnjih troškova energije za motor pumpe od 5 KS koji radi 6000 sati godišnje po cijeni od 0,12 USD/kWh. Trofazni motor IE3 štedi 403 dolara godišnje u usporedbi s usporedivim jednofaznim motorom.
Tijekom 10-godišnjeg vijeka trajanja, prelazak s jednofaznog motora na IE3 trofazni motor štedi otprilike 4030 dolara samo za struju — više od nabavne cijene mnogih motora u ovom rasponu veličina. Kad se poveća na objekt s 50 takvih motora, godišnja ušteda premašuje 20.000 USD.
Kako odabrati pravi motor: Okvir za praktične odluke
Ispravan odabir motora ovisi o četiri primarne varijable: dostupnosti napajanja, zahtjevima mehaničkog sučelja, karakteristikama opterećenja i ukupnom trošku vlasništva tijekom predviđenog vijeka trajanja.
Korak 1: Procijenite dostupno napajanje
Ako mjesto instalacije ima samo jednofazno napajanje (uobičajeno u stambenim zgradama, ruralnim gospodarstvima i malim maloprodajnim jedinicama), jednofazni motor je često jedina održiva opcija bez skupih nadogradnji infrastrukture. Ako je trofazna struja dostupna — kao što je obično u tvornicama, poslovnim zgradama i komunalnim objektima — a trofazni motor trebao bi biti zadani izbor za svako opterećenje iznad 1 HP, pružajući bolju učinkovitost i niže dugoročne troškove.
Korak 2: Odredite zahtjeve za orijentaciju osovine
Ako pogonska oprema (pumpa, ventilator, mješalica) zahtijeva vertikalnu osovinu, namjenski vertikalni motor je obavezan. Pokušaj korištenja standardnog vodoravnog motora u okomitom položaju poništava jamstvo, ugrožava podmazivanje ležaja i dramatično skraćuje vijek trajanja. Uljna kupka ležaja u vodoravnom motoru nije kalibrirana za okomiti rad — ulje će se nakupiti na dnu i izgladniti gornji ležaj.
Korak 3: Uskladite motor s karakteristikama opterećenja
- Opterećenja s velikim startnim momentom (kompresori, transporteri s velikim opterećenjem): Koristite a trofazni motor s karakteristikama momenta dizajna B ili dizajna C ili CSIR jednofazni motor ako je dostupna samo jednofazna struja.
- Opterećenja promjenjive brzine (pumpe, ventilatori, puhala): A trofazni motor u kombinaciji s VFD-om je optimalno rješenje. Jednofazni VFD-ovi postoje, ali su manje učinkoviti i manje pouzdani.
- Kontinuirani rad 24/7: Uvijek dajte prioritet IE3 ili novijem trofazni motors ; ušteda energije opravdava premijsku cijenu unutar 12-24 mjeseca.
- Povremeni radni ciklusi (mali kućanski aparati, električni alati): A jednofazni motor je adekvatna i ekonomičnija.
Razmatranja ugradnje i održavanja
Najbolje prakse okomite instalacije motora
Ispravna instalacija a vertikalni motor kritičan je za postizanje nazivnog vijeka trajanja. Ključni koraci uključuju:
- Provjerite je li ispusna visina crpke ocijenjena za težinu i potisno opterećenje motora.
- Prije pokretanja provjerite postavke prednaprezanja potisnog ležaja prema specifikacijama proizvođača.
- Koristite kalibrirani moment ključ na svim pričvrsnim vijcima; neravnomjerno sjedište prirubnice uzrokuje vibracije i neusklađenost ležaja.
- Ležajeve podmazane mašću treba ponovno podmazati u intervalima od 2000–4000 sati; konstrukcije koje se podmazuju uljem zahtijevaju kvartalne provjere razine ulja.
- Izvršite analizu vibracija pri puštanju u pogon kako biste utvrdili osnovnu liniju — svako očitanje iznad 0,1 in/s (brzina) na kućištu ležaja zahtijeva ispitivanje.
Savjeti za održavanje jednofaznog motora
Centrifugalni prekidač i kondenzatori u a jednofazni motor su primarne točke kvara. Rutine održavanja trebale bi uključivati:
- Jednom godišnje pregledajte kontakte centrifugalnog prekidača na istrošenost i naslage ugljika; zamijenite ako dubina rupa premašuje 0,5 mm.
- Ispitajte startne i radne kondenzatore s mjeračem kapaciteta; zamijenite ako je kapacitet za više od 10% ispod nazivne vrijednosti.
- Monitor radne temperature — a jednofazni motor vruće (iznad granice izolacije klase B od 130°C) ukazuje na preopterećenje, lošu ventilaciju ili neispravan kondenzator.
Savjeti za održavanje trofaznog motora
Inherentna jednostavnost a trofazni motor znači da je održavanje prvenstveno preventivno:
- Provedite ispitivanje izolacijskog otpora (megger) jednom godišnje; zdrav motor trebao bi očitati iznad 100 MΩ pri 1000 V DC.
- Provjerite ravnotežu faza na stezaljkama motora — neravnoteža napona veća od 1% uzrokuje neproporcionalno povećanje zagrijavanja motora od 6–10%.
- Podmažite ležajeve prema rasporedu proizvođača; pretjerano podmazivanje jednako je štetno kao i premalo podmazivanje.
- Pratite struju motora pomoću kliješti u svakom servisnom intervalu; postupno povećanje struje često signalizira istrošenost ležaja ili degradaciju namota prije potpunog kvara.
Često postavljana pitanja (FAQ)
P1: Može li se vertikalni motor koristiti vodoravno?
br. A vertikalni motor nikada ne smije raditi u vodoravnom položaju. Njegov sustav ležaja, spremnici za podmazivanje i protok zraka za hlađenje dizajnirani su za okomiti rad. Pokretanje u vodoravnom položaju uzrokovat će brzi kvar ležajeva, curenje ulja i pregrijavanje unutar nekoliko sati ili dana rada.
P2: Može li se jednofazni motor pretvoriti u trofazni pogon?
Ne izravno. A jednofazni motor ima namote dizajnirane za jednu fazu. Međutim, fazni pretvarač (rotirajući ili statički) može generirati trofaznu energiju iz jednofaznog napajanja, omogućujući trofazni motor raditi tamo gdje je dostupna samo jednofazna struja — praktičnije rješenje nego obrnuto.
P3: Zašto trofazni motori traju duže od jednofaznih?
Trofazni motori nemaju kondenzatore, prekidače za pokretanje ili pomoćne namotaje — komponente koje najčešće kvare jednofazni motors . Glatki, kontinuirani zakretni moment također smanjuje mehanički stres na ležajevima i namotima. Dobro održavan trofazni motor može pouzdano raditi 20-30 godina, u usporedbi s 10-15 godina za usporedivu jednofaznu jedinicu pod sličnim uvjetima.
P4: Što znači "šuplja osovina" u vertikalnom motoru?
Šuplja osovina vertikalni motor ima cjevastu osovinu rotora s otvorenim središnjim provrtom koji omogućuje da osovina stupa pumpe u potpunosti prođe kroz motor. Osovina pumpe je pričvršćena na rotor motora pomoću podesive matice na vrhu motora, čime se eliminira potreba za vanjskom spojkom osovine. Ovaj dizajn pojednostavljuje poravnanje i smanjuje ukupnu visinu sklopa pumpe i motora.
P5: Je li jednofazni motor prikladan za pumpu za bunar?
Za mlazne pumpe za plitke bunare i male podmornice (ispod 1,5 HP), a jednofazni motor često se koristi i savršeno je prikladan. Za turbinske pumpe dubokih bunara koje zahtijevaju više od 5 KS — ili za bilo koju pumpu u komercijalnom ili gradskom okruženju — a vertikalni motor s a trofazni motor pogonski sustav se snažno preporučuje zbog pouzdanosti i energetske učinkovitosti.
P6: Koji je servisni faktor u specifikacijama motora i razlikuje li se među vrstama motora?
Servisni faktor (SF) je množitelj koji pokazuje koliko iznad snage s natpisne pločice motor može raditi neprekidno bez oštećenja. Većina jednofazni motors nose SF od 1,25–1,35, dok standard trofazni motors obično imaju ocjenu SF 1,15. Vertikalni motori za rad crpke općenito su navedeni na SF 1,0 do 1,15, jer su njihovi potisni ležajevi dimenzionirani točno za nazivno opterećenje i ostavljaju manje mehaničke granice.
Zaključak: Uskladite motor s misijom
Ne postoji univerzalno "najbolji" motor — samo pravi motor za određenu primjenu. A vertikalni motor je jedini ispravan izbor kada je potrebno okomito sučelje osovine; nikakva inženjerska rješenja ne čine horizontalni motor sigurnom zamjenom. A jednofazni motor ostaje praktično i troškovno učinkovito rješenje za aplikacije male snage gdje god je dostupna samo jednofazna struja. i a trofazni motor je optimalan izbor za gotovo svaku industrijsku, komercijalnu i primjenu u teškim uvjetima gdje je dostupna trofazna struja — nudi vrhunsku učinkovitost, dugovječnost, glatki okretni moment i besprijekornu VFD integraciju.
Podaci su jasni: tijekom 10-godišnjeg operativnog horizonta, veći početni trošak vrhunske učinkovitosti trofazni motor višestruko se vraća uštedom energije. Za objekte koji žele smanjiti operativne troškove i ugljični otisak istovremeno, nadogradnju starenja jednofazni motori na IE3 trofazni motors — tamo gdje to elektroenergetska infrastruktura dopušta — jedno je od dostupnih ulaganja s najvećim povratom ulaganja u industrijsko upravljanje energijom.
